Juniper vLabs で検証してみました

技術 ネットワーク Juniper vLabs

シナプスの技術部ネットワーク課の福山と申します。

弊社では、2022年からJuniper機器を導入しました。
Juniper機器の運用は弊社では初となり、実際のサービス投入までの間はいろいろと検証することができました。 しかし、いざサービスに投入され運用に入ってしまうと、お客様向けサービスに支障が発生するリスクを避けるため、安易には設定変更できません。
そこで、Juniper vLabs の使い勝手などを検証してみました。

Juniper vLabs とは

Juniper vLabs とは、事前に構築されたトポロジーを使用して、ジュニパーの提供するユースケースや機能をテストできるWebベースのプラットフォームです。
Juniperのアカウント登録をすると無料で利用できます。
vLABの登録/利用ガイドに利用方法が載っています。

利用できるトポロジー

2022年12月時点では以下のトポロジーが利用可能でした。

  • Standalone
    • Junos Day One + Experience
    • Standalone vMX
    • Standalone vSRX
    • Standalone cSRX
    • Standalone vQFX
    • Standalone vRR

  • Routing
    • OSPF - Single-area
    • OSPF - Multi-area
    • IS-IS - Single-area
    • IS-IS - Multi-level/area
    • BGP - Multi-AS
    • BGP - Multi-AS with Route Reflection
    • Classful Transport Planes – Intra-Domain
    • Segment Routing - Basic

  • Switching
    • IP Fabric with EVPN-VXLAN
    • Apstra
    • Apstra (pre-configured EVPN)
    • VLANs
    • RSTP

  • Security
    • Zones / Policies
    • IPsec VPN - Policy-based
    • IPsec VPN - Route-based
    • NAT - Source & Destination

  • Automation
    • JET for Junos - Automation and Programmability
    • PyEZ for Junos - Automation and Programmability

  • Network Management, Telemetry, and Analytics
    • Apstra
    • Apstra (pre-configured EVPN)
    • NorthStar Controller [Precursor to Paragon Pathfinder]
    • Sky Enterprise
    • Security Director
    • Connectivity Services Director

検証

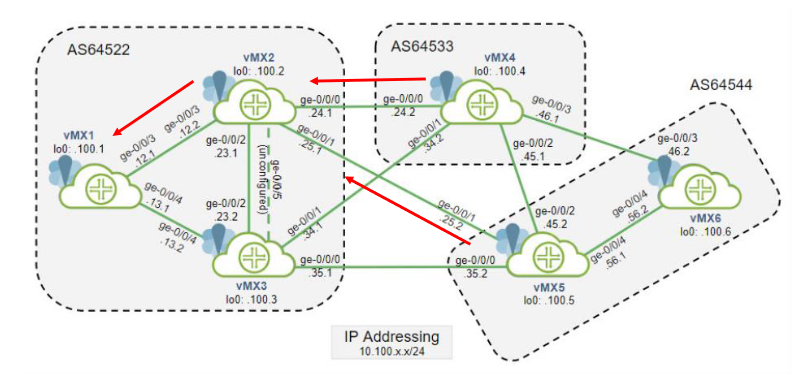

利用できるトポロジーから「BGP - Multi-AS」を使って検証してみました。
デフォルトで基本的な設定は投入されています。

  • インターフェース、IPアドレス
  • IGPとしてOSPF
  • BGP(IBGP、EBGP)

検証内容

  • vMX2(AS64522)が vMX4(AS64533)から受信した経路にコミュニティ(64522:64533)を付与する
  • vMX2(AS64522)が vMX5(AS64544)から受信した経路にコミュニティ(64522:64544)を付与する
  • vMX2(AS64522)が受信した経路でコミュニティ(64522:64533)が付与されている経路は vMX1(AS64522)に広報しないようにする

vMX4(AS64533)設定内容

  • 192.168.1.0/24 を vMX2(AS64522)に広報する
set routing-options static route 192.168.1.0/24 discard
set policy-options prefix-list 1 192.168.1.0/24
set policy-options policy-statement ADVERTISE term 1 from prefix-list 1
set policy-options policy-statement ADVERTISE term 1 then accept
set protocols bgp group to-AS64522 export ADVERTISE

vMX5(AS64544)設定内容

  • 192.168.2.0/24 を vMX2(AS64522)に広報する
set routing-options static route 192.168.2.0/24 discard
set policy-options prefix-list 1 192.168.2.0/24
set policy-options policy-statement ADVERTISE term 1 from prefix-list 1
set policy-options policy-statement ADVERTISE term 1 then accept
set protocols bgp group to-AS64522 export ADVERTISE

vMX2(AS64522)設定内容

  • vMX4(AS64533)から受信した経路→コミュニティ(64522:64533)を付与
  • vMX5(AS64544)から受信した経路→コミュニティ(64522:64544)を付与
set policy-options community AS64533-COMMUNITY members 64522:64533
set policy-options community AS64544-COMMUNITY members 64522:64544
set policy-options policy-statement AS64533-in term 1 then community add AS64533-COMMUNITY
set policy-options policy-statement AS64544-in term 1 then community add AS64544-COMMUNITY
set protocols bgp group to-AS64533 import AS64533-in
set protocols bgp group to-AS64544 import AS64544-in

vMX1(AS64522)で vMX2(AS64522)から受信している経路を確認

  • vMX4(AS64533)からの経路(192.168.1.0/24)にコミュニティ(64522:64533)が付与されている
  • vMX5(AS64544)からの経路(192.168.2.0/24)にコミュニティ(64522:64544)が付与されている
jcluser@vMX1> show route receive-protocol bgp 10.100.100.2 extensive

inet.0: 14 destinations, 16 routes (14 active, 0 holddown, 0 hidden)
* 192.168.1.0/24 (2 entries, 1 announced)
     Accepted
     Nexthop: 10.100.24.2
     Localpref: 100
     AS path: 64533 I
     Communities: 64522:64533

* 192.168.2.0/24 (2 entries, 1 announced)
     Accepted
     Nexthop: 10.100.25.2
     Localpref: 100
     AS path: 64544 I
     Communities: 64522:64544

inet6.0: 1 destinations, 1 routes (1 active, 0 holddown, 0 hidden)

vMX2(AS64522) にポリシーの設定を追加

  • vMX4(AS64533)から受信してコミュニティ(64522:64533)を付与した経路は vMX1(AS64522)に広報しないようにする
set policy-options policy-statement vMX1-out term 1 from community AS64533-COMMUNITY
set policy-options policy-statement vMX1-out term 1 then reject
set protocols bgp group IBGP export vMX1-out

vMX1(AS64522)で vMX2(AS64522)から受信している経路を確認

  • vMX4(AS64533)からの経路(192.168.1.0/24)を受信しなくなりました
jcluser@vMX1> show route receive-protocol bgp 10.100.100.2 extensive

inet.0: 14 destinations, 15 routes (14 active, 0 holddown, 0 hidden)
* 192.168.2.0/24 (2 entries, 1 announced)
     Accepted
     Nexthop: 10.100.25.2
     Localpref: 100
     AS path: 64544 I
     Communities: 64522:64544

inet6.0: 1 destinations, 1 routes (1 active, 0 holddown, 0 hidden)

まとめ

基本的な設定は投入済みなので、ポリシーの設定確認などの検証にはとても良いと思いました。
今まで触れたことのない色々なトポロジーがあるので、試してみようと思います。
